Product Details
สถานที่กำเนิด: จีน
ชื่อแบรนด์: JIAYAO/RUNXI/OEM/ODM
ได้รับการรับรอง: ISO9001:2008
หมายเลขรุ่น: ข้อต่อสวมเร็ว Camlock
Payment & Shipping Terms
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: US$ 1
เงื่อนไขการชำระเงิน: แอล/C, ดี/พี, ที/ที
การเชื่อมต่อ: |
เพศชายเพศหญิง |
โครงสร้าง: |
ควบคุม |
ยืดหยุ่นหรือแข็ง: |
แข็ง |
วัสดุ: |
สแตนเลส/ทองแดง/อลูมิเนียม |
มาตรฐาน: |
มาตรฐาน |
ชื่อสินค้า: |
ข้อต่อแคมล็อค |
การเชื่อมต่อ: |
เพศชายเพศหญิง |
โครงสร้าง: |
ควบคุม |
ยืดหยุ่นหรือแข็ง: |
แข็ง |
วัสดุ: |
สแตนเลส/ทองแดง/อลูมิเนียม |
มาตรฐาน: |
มาตรฐาน |
ชื่อสินค้า: |
ข้อต่อแคมล็อค |
เครื่องเชื่อม Camlockซึ่งยังรู้จักกันในชื่อ คามและกริ้วเค็ม คอปปิ้ง เป็นชนิดของคอปปิ้งการตัดต่อเร็วที่ใช้กันทั่วไปในอุตสาหกรรมสําหรับการโอนของของเหลว, ขนาดผง, และเม็ด.
เครื่องเชื่อมแบบแคมล็อค (Camlock fittings) คือ เครื่องเชื่อมที่ทําให้ผู้ใช้สามารถเชื่อมต่อหรือตัดต่อท่อ, ระบายน้ําหรือท่อได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือ. เครื่องเชื่อมแบบแคมและรูฟ (Cam and groove fittings) ยังรู้จักกันว่า เครื่องเชื่อมแบบแคมล็อค (Camlock fittings) หรือ เครื่องเชื่อม (couplings)การเชื่อมเหล่านี้ประกอบด้วยตัวปรับตัวผู้ที่มีรูและตัวเชื่อม cam หญิงที่มีมือหรือแขน.
ประกอบด้วยส่วนประกอบหลักสองส่วน:ตัวปรับตัวเพศชาย (ยังเรียกว่า "แคม" หรือ "ปลายเพศชาย") และตัวเชื่อมตัวเพศหญิง (ยังเรียกว่า "กรูฟ" หรือ "ปลายเพศหญิง")
ชนิด:A, B, C, D, E, F, DC, DP
วัสดุ304/316 สแตนเลส ทองแดง อลูมิเนียม พีพี
การติดตั้ง camlock ประเภท A (Cam and Groove) นี้มีสายเชื่อมเร็ว camlock เพศผู้อยู่ด้านหนึ่งและสาย NPT เพศหญิงอยู่ด้านอื่นด้านแคมล็อคเพศชายของคอปเลอร์นี้จะติดกับแคมล็อคเพศหญิงเท่านั้น. ด้านที่มีเส้นใยของหญิงจะเชื่อมต่อกับท่อที่มีเส้นใยของชาย NPT (ท่อประจําประเทศ)
หมวกล็อคคัมและรูฟฟิตชั่นนี้ทําจากอลูมิเนียม หมวกล็อคคัมของอลูมิเนียมมีน้ําหนักเบาและทนทานต่อการกัดและข่วน หมวกล็อคฟิตชั่นนี้ทําจากยาง NBR (Buna-N)ปราง Buna-N กันน้ํามันได้น้ํามัน และสารเคมีอื่นๆ
| ส่วนที่ไม่ |
นาม ขนาด |
ไพศาล | รหัส | หน่วยวัด: ใน |
สาย ขนาด |
||||
| A | B | C | D | E | T | ||||
| CAM-07-A-AL | 3/4 นิ้ว | 250 | A75 | 1.28 | 1.02 | 1.61 | 1.26 | 0.85 | 3/4 นิ้ว |
| CAM-10-A-AL | 1' | 250 | A100 | 1.52 | 1.37 | 2.03 | 1.44 | 0.93 | 1' |
| CAM-12-A-AL | 1-1/4' | 250 | A125 | 1.91 | 1.57 | 2.17 | 1.79 | 1.10 | 1-1/4' |
| CAM-15-A-AL | 1-1/2' | 250 | A150 | 2.20 | 1.61 | 2.20 | 2.10 | 1.42 | 1-1/2' |
| CAM-20-AL | 2' | 250 | A200 | 2.60 | 1.81 | 2.32 | 2.48 | 1.73 | 2' |
| CAM-25-A-AL | 2-1/2' | 150 | A250 | 3.15 | 1.97 | 2.68 | 2.98 | 2.13 | 2-1/2' |
| CAM-30-A-AL | 3' | 125 | A300 | 3.78 | 2.01 | 2.82 | 3.60 | 2.87 | 3' |
| CAM-40-A-AL | 4' | 100 | A400 | 4.82 | 2.12 | 2.91 | 4.70 | 3.68 | 4' |
| CAM-60-AL | 6' | 75 | A600 | 7.13 | 2.26 | 3.14 | 6.94 | 5.98 | 6' |
การติดตั้งล็อคแคมอลูมิเนียมประเภท B นี้มีแคมล็อคเพศหญิง (แคมและรูฟ) คอปเลอร์เชื่อมเร็วในด้านหนึ่งและเส้น NPT เพศชายในด้านอื่นทางด้าน camlock เพศของ clutch นี้จะติดต่อเพียงแค่ camlock เพศชาย. ด้านหมุนชายจะเชื่อมต่อกับลูกท่อหมุนหญิง NPT (ท่อแห่งชาติ Tapered)
ร่างของคามและรูฟฟิตนี้ทําจากอลูมิเนียม คามล็อคฟิตนี้เบาและทนทานกับการกัดคล้องและสารเคมีบางชนิดปริมาตรการปิดนี้ทําจากยาง NBR (Buna-N)ปริมณฑล Buna-N ทนทานต่อน้ํามัน และสารเคมีอื่นๆ
| ส่วนที่ไม่ |
นาม ขนาด |
ความดันการทํางาน: PSI | หน่วยวัด: ใน | ขนาด NPT | ||||||||
| AL | BR | PP | NG | เอสเอส | A | B | C | D | E | T | ||
| CAM-07-B-XX | 3/4 นิ้ว | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4 นิ้ว |
| CAM-10-B-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1' |
| CAM-12-B-XX | 1-1/4' | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.79 | 2.58 | 1-1/4' |
| CAM-15-B-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2' |
| CAM-20-B-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.96 | 3.03 | 2' |
| CAM-25-B-XX | 2-1/2' | 150 | 150 | 100 | - | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2-1/2' |
| CAM-30-B-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-B-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-B-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.61 | 4.09 | 6 " |
การติดตั้งแบบ C (Cam and Groove) นี้มีเครื่องเชื่อมต่อการเชื่อมต่อเร็วแบบ Camlock หญิงอยู่ด้านหนึ่ง และแกนเชือกอยู่ด้านอื่นทางด้าน camlock เพศของ clutch นี้จะติดต่อเพียงแค่ camlock เพศชาย. ด้านแกนเชือกจะเชื่อมต่อกับเชือก
หมวกล็อคคัมและรูฟฟิตชั่นนี้ทําจากอลูมิเนียม หมวกล็อคคัมของอลูมิเนียมมีน้ําหนักเบาและทนทานต่อการกัดและข่วน หมวกล็อคฟิตชั่นนี้ทําจากยาง NBR (Buna-N)ปราง Buna-N กันน้ํามันได้น้ํามัน และสารเคมีอื่นๆ
| ส่วนที่ไม่ |
นาม ขนาด |
ความดันการทํางาน: PSI | หน่วยวัด: ใน | ||||||||
| AL | BR | PP | NG | เอสเอส | A | B | C | D | E | ||
| CAM-07-C-XX | 3/4 นิ้ว | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 0.56 | 0.85 | 3.19 |
| CAM-10-C-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 0.75 | 1.08 | 3.74 |
| CAM-12-C-XX | 1-1/4' | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.00 | 1.34 | 4.04 |
| CAM-15-C-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.20 | 1.56 | 4.59 |
| CAM-20-C-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 1.63 | 2.06 | 5.30 |
| CAM-25-C-XX | 2-1/2' | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.09 | 2.62 | 5.61 |
| CAM-30-C-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.54 | 3.06 | 5.91 |
| CAM-40-C-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 3.35 | 4.06 | 6.40 |
| CAM-60-C-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 5.63 | 6.06 | 9.22 |

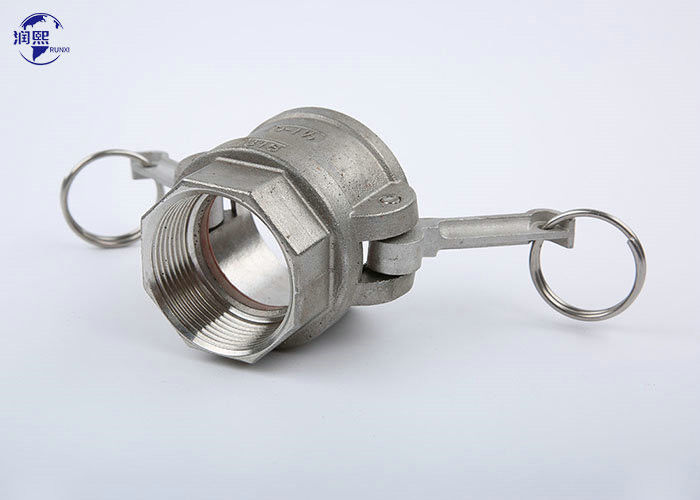

การติดตั้ง camlock แบบ D (Cam and Groove) นี้มีตัวสรรพสินค้าที่เชื่อมต่อเร็วแบบ camlock เพศหญิงอยู่ด้านหนึ่ง และตัวสรรพสินค้า NPT เพศหญิงอยู่ด้านอื่นทางด้าน camlock เพศของ clutch นี้จะติดต่อเพียงแค่ camlock เพศชาย. ด้านที่มีเส้นใยของหญิงจะเชื่อมต่อกับท่อที่มีเส้นใยของชาย NPT (ท่อประจําประเทศ)
หมวกล็อคคัมและรูฟฟิตชั่นนี้ทําจากอลูมิเนียม หมวกล็อคคัมของอลูมิเนียมมีน้ําหนักเบาและทนทานต่อการกัดและข่วน หมวกล็อคฟิตชั่นนี้ทําจากยาง NBR (Buna-N)ปราง Buna-N กันน้ํามันได้น้ํามัน และสารเคมีอื่นๆ
| ส่วนที่ไม่ |
นาม ขนาด |
ความดันการทํางาน: PSI | หน่วยวัด: ใน | ขนาด NPT | ||||||||
| AL | BR | PP | NG | เอสเอส | A | B | C | D | E | T | ||
| CAM-07-D-XX | 3/4 นิ้ว | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4 นิ้ว |
| CAM-10-D-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1' |
| CAM-12-D-XX | 1-1/4' | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.87 | 2.66 | 1-1/4' |
| CAM-15-D-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2' |
| CAM-20-D-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.93 | 3.00 | 2' |
| CAM-25-D-XX | 2-1/2' | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2-1/2' |
| CAM-30-D-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-D-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-D-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.46 | 3.93 | 6 " |
การติดตั้ง camlock ประเภท E (Cam and Groove) นี้มีสายเชื่อมเร็วตัวผู้ในด้านหนึ่งและเชือกเชือกในด้านอื่น. ด้านตัวผู้ของสายเชื่อมนี้จะติดกับสายเชื่อมตัวเมียด้านแกนเชือกเชือกสามารถติดต่อเชือก.
ร่างของคอมและรูฟฟิตนี้ทําจากอลูมิเนียม คอมล็อคฟิตช์อัลลูมิเนียมมีน้ําหนักเบาและทนทานต่อการกัดและข่วนการติดตั้งคามและรูฟนี้เหมาะสําหรับการใช้งานกับน้ํา, น้ํามันไฮดรอลิก, น้ํามันเย็น, น้ํามันเบนซินและผลิตภัณฑ์น้ํามันอื่น ๆ
| ส่วนที่ไม่ |
นาม ขนาด |
ความดันการทํางาน: PSI | หน่วยวัด: ใน | |||||||||
| AL | BR | PP | NG | เอสเอส | A | B | C | D | E | F | ||
| CAM-07-E-XX | 3/4 นิ้ว | 250 | 250 | 125 | 125 | 250 | 1.26 | 0.85 | 0.56 | 0.85 | 3.36 | 1.14 |
| CAM-10-E-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.44 | 0.93 | 0.75 | 1.08 | 3.97 | 1.34 |
| CAM-12-E-XX | 1-1/4' | 250 | 250 | 125 | 125 | 250 | 1.79 | 1.10 | 1.00 | 1.34 | 4.29 | 1.57 |
| CAM-15-E-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.10 | 1.42 | 1.20 | 1.59 | 4.86 | 1.67 |
| CAM-20-E-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.48 | 1.73 | 1.63 | 2.09 | 5.59 | 1.91 |
| CAM-25-E-XX | 2-1/2' | 150 | 150 | 100 | 100 | 150 | 2.98 | 2.13 | 2.09 | 2.60 | 5.93 | 1.97 |
| CAM-30-E-XX | 3' | 125 | 125 | 75 | 75 | 125 | 3.60 | 2.87 | 2.54 | 3.13 | 6.18 | 2.05 |
| CAM-40-E-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.70 | 3.68 | 3.35 | 4.06 | 6.71 | 2.17 |
| CAM-60-E-XX | 6' | 75 | 75 | - | - | 75 | 6.94 | 5.98 | 5.63 | 6.06 | 9.87 | 2.26 |
การติดตั้ง camlock ประเภท F (Cam and Groove) นี้มีตัวปรับการเชื่อมต่อเร็ว camlock เพศผู้อยู่ด้านหนึ่งและเส้น NPT เพศผู้อยู่ด้านอื่นด้านแคมล็อคเพศชายของคอปเลอร์นี้จะติดกับแคมล็อคเพศหญิงเท่านั้น. ด้านหมุนชายจะเชื่อมต่อกับหญิง NPT (ท่อชาติ Tapered) ท่อหมุน
ร่างของคอมและรูฟฟิตนี้ทําจากอลูมิเนียม คอมล็อคฟิตช์อัลลูมิเนียมมีน้ําหนักเบาและทนทานต่อการกัดและข่วนการติดตั้งคามและรูฟนี้เหมาะสําหรับการใช้งานกับน้ํา, น้ํามันไฮดรอลิก, น้ํามันเย็น, น้ํามันเบนซินและผลิตภัณฑ์น้ํามันอื่น ๆ
| ส่วนที่ไม่ |
นาม ขนาด |
ความดันการทํางาน: PSI | หน่วยวัด: ใน | ขนาด NPT | |||||||
| AL | BR | PP | NG | เอสเอส | A | B | C | D | |||
| CAM-07-F-XX | 3/4 นิ้ว | 250 | 250 | 125 | 125 | 250 | 1.28 | 0.85 | 1.26 | 2.17 | 3/4 นิ้ว |
| CAM-10-F-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.52 | 0.93 | 1.44 | 2.67 | 1' |
| CAM-12-F-XX | 1-1/4' | 250 | 250 | 125 | 125 | 250 | 1.85 | 1.10 | 1.79 | 3.07 | 1-1/4' |
| CAM-15-F-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.20 | 1.42 | 2.10 | 2.99 | 1-1/2' |
| CAM-20-F-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.56 | 1.73 | 2.48 | 3.29 | 2' |
| CAM-25-F-XX | 2-1/2' | 150 | 150 | 100 | - | 150 | 3.15 | 2.13 | 2.98 | 3.82 | 2-1/2' |
| CAM-30-F-XX | 3' | 125 | 125 | 75 | 75 | 125 | 3.74 | 2.87 | 3.60 | 3.92 | 3' |
| CAM-40-F-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.82 | 3.68 | 4.70 | 4.17 | 4' |
| CAM-60-F-XX | 6' | 75 | 75 | - | - | 75 | 7.13 | 5.98 | 6.94 | 4.74 | 6 " |
เครื่องติดตั้งแบบ DC camlock (Cam and Groove) แบบนี้มีเครื่องเชื่อมต่อการเชื่อมต่อรวดเร็วเพศหญิงที่เชื่อมต่อกับเครื่องเชื่อมต่อการเชื่อมต่อแบบแคมแอนด์กรูฟเพศชายแบบมาตรฐาน
หมวกล็อคคัมอัลลูมิเนียมมีน้ําหนักเบา และทนทานต่อการกัดและขัดปราง Buna-N กันน้ํามันได้, น้ํามัน, และสารเคมีอื่น ๆ. แขนแคมทําจากเหล็กไร้ขัด และมีสองสตางค์สตางค์ล็อค
| ส่วนที่ไม่ |
นาม ขนาด |
ความดันการทํางาน: PSI | หน่วยวัด: ใน | ||||||
| AL | BR | PP | NG | เอสเอส | A | B | C | ||
| CAM-07-DC-XX | 3/4 นิ้ว | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 |
| CAM-10-DC-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 |
| CAM-12-DC-XX | 1-1/4' | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 |
| CAM-15-DC-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 |
| CAM-20-DC-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.03 |
| CAM-25-DC-XX | 2-1/2' | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 |
| CAM-30-DC-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 |
| CAM-40-DC-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 |
| CAM-60-DC-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 |
การติดตั้ง camlock เพศชาย DP แบบนี้ (Cam and Groove) มีตัวปรับเชื่อมเร็วเพศชายที่ติดต่อกับการเชื่อม cam และ groove เพศหญิงมาตรฐานโป๊กฝุ่นแคมและรูว์ที่ใช้ในการปุ่มปลายของท่อหรือเชือกด้วยแคมและรูว์แคปเลอร์หญิง.
ร่างทําจากอะลูมิเนียม อัลลูมิเนียม คามล็อคฟิตติ้งมีน้ําหนักเบาและทนทานต่อการกัดและข่วนสารเย็น, น้ํามันเบนซินและผลิตภัณฑ์น้ํามันอื่น ๆ
| ส่วนที่ไม่ |
นาม ขนาด |
ความดันการทํางาน: PSI | หน่วยวัด: ใน | ||||||
| AL | BR | PP | NG | เอสเอส | A | B | C | ||
| CAM-07-DP-XX | 3/4 นิ้ว | 250 | 250 | 125 | 125 | 250 | 1.02 | 1.26 | 1.50 |
| CAM-10-DP-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.37 | 1.44 | 2.06 |
| CAM-12-DP-XX | 1-1/4' | 250 | 250 | 125 | 125 | 250 | 1.57 | 1.79 | 2.26 |
| CAM-15-DP-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 1.61 | 2.10 | 2.24 |
| CAM-20-DP-XX | 2' | 250 | 250 | 100 | 100 | 250 | 1.81 | 2.48 | 2.50 |
| CAM-25-DP-XX | 2-1/2' | 150 | 150 | 100 | 100 | 150 | 1.97 | 2.27 | 2.66 |
| CAM-30DP-XX | 3' | 125 | 25 | 75 | 75 | 125 | 1.97 | 3.60 | 2.66 |
| CAM-40-DP-XX | 4' | 100 | 100 | 50 | 50 | 100 | 2.00 | 4.70 | 2.75 |
| CAM-60-DP-XX | 6' | 75 | 75 | - | - | 75 | 2.41 | 6.92 | 3.52 |
