Product Details
สถานที่กำเนิด: จีน
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: ปลอกโลหะ
Payment & Shipping Terms
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: US$ 1/Piece
เงื่อนไขการชำระเงิน: L/C, T/T
ได้รับการรับรอง: |
CE, ISO9001 |
ความดัน: |
ความดันสูง |
อุณหภูมิการทํางาน: |
อุณหภูมิสูง |
ประเภทเธรด: |
เธรดภายใน |
การติดตั้ง: |
ประเภทแขนเสื้อ |
วัสดุ: |
ทองเหลือง/อลูมิเนียม/เหล็ก |
ได้รับการรับรอง: |
CE, ISO9001 |
ความดัน: |
ความดันสูง |
อุณหภูมิการทํางาน: |
อุณหภูมิสูง |
ประเภทเธรด: |
เธรดภายใน |
การติดตั้ง: |
ประเภทแขนเสื้อ |
วัสดุ: |
ทองเหลือง/อลูมิเนียม/เหล็ก |

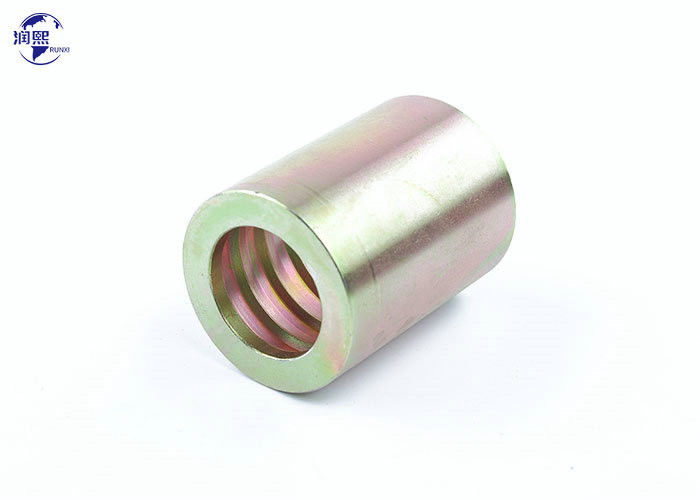

เครื่องยนต์ยนต์ยนต์มีการออกแบบให้กระชับเชือกไว้อย่างมั่นคงบนเครื่องติดตั้ง เพื่อสร้างการเชื่อมต่อกันการรั่ว
มีให้เลือกในรูปทรงและขนาดที่แตกต่างกัน เพื่อรองรับชนิดและขนาดของลําเลียงที่แตกต่างกัน
- กลมสําหรับเชือกสายสไพร่ / สายสไพร่
- สายไฟสําหรับ SAE 100R1AT/DIN20022 1ST Hose
- สายไฟสําหรับ SAE 100R1AT/DIN20022 1SN Hose
- สายขัดสําหรับ SAE 100R2AT/DIN20022 2ST Hose
- กล่องสําหรับ SAE 100R2AT/DIN20022 2SN Hose
- สายสลัดสําหรับ 4SH / 4SP / R12 Hose
- สายขัดสําหรับ SAE 100R7 ทอร์โมพลาสติก
- สายสลัดสําหรับ SAE 100R14 PTFE Hose
- กล่องสําหรับเชือก SAE 100R5
- สายขัดสําหรับ SAE 100R13 ทอร์โมพลาสติก Hose
สายขัดขวางเหล่านี้ถูกใช้ในการบดหางของเชือกไฮดรอลิกที่มีตัวเชื่อมชายหรือหญิง
กราฟขนาดของสลัดสลัดไฮดรอลิก:
| SAE 100R1AT/DIN20022 1SN สายขัดเชือก | |||
| ส่วนที่ 9 | สูบน้ํา | ขนาด | |
| DN | DASH | L | |
| 00110-03 | 5 | 03 | 24.5 |
| 00110-04 | 6 | 04 | 30 |
| 00110-05 | 8 | 05 | 31 |
| 00110-06 | 10 | 06 | 32 |
| 00110-08 | 12 | 08 | 34 |
| 00110-10 | 16 | 10 | 37 |
| 00110-12 | 20 | 12 | 43 |
| 00110-16 | 25 | 16 | 50 |
| 00110-20 | 32 | 20 | 59 |
| 00110-24 | 40 | 24 | 74 |
| 00110-32 | 50 | 32 | 78 |
| ส่วนที่ไม่ | DN | DASH | L |
| 00210-04 | 6 | 4 | 30 |
| 00210-05 | 8 | 5 | 31 |
| 00210-06 | 10 | 6 | 32 |
| 00210-08 | 12 | 8 | 34 |
| 00210-10 | 16 | 10 | 37 |
| 00210-12 | 20 | 12 | 43 |
| 00210-16 | 25 | 16 | 50 |
| 00210-20 | 32 | 20 | 59 |
| 00210-24 | 40 | 24 | 74 |
| 00210-32 | 50 | 32 | 78 |
| ส่วนที่ห้า | สูบน้ํา | ขนาด | ||
| DN | DASH | D | L | |
| P03310-03 | 5 | 3 | 21 | 23 |
| P03310-04 | 6 | 4 | 23 | 30.5 |
| P03310-05 | 8 | 5 | 24 | 30 |
| P03310-06 | 10 | 6 | 26 | 32 |
| P03310-08 | 12 | 8 | 29 | 34 |
| P03310-10 | 16 | 10 | 33 | 37 |
| P03310-12 | 20 | 12 | 37 | 42 |
| P03310-16 | 25 | 16 | 46 | 51 |
| P03310-20 | 32 | 20 | 59 | 59 |
| P03310-24 | 40 | 24 | 74 | |
| P03310-32 | 50 | 32 | 78 | |
| 代号 | 软管 HOSE BORE ช่องเชือก | 尺寸 DIMENSIONS ขนาด | |
| ส่วนที่ห้า | 公称内径DN | 标号DASH | L |
| 00400-04 | 6 | 4 | 37.5 |
| 00400-06 | 10 | 6 | 39 |
| 00400-08 | 12 | 8 | 41 |
| 00400-10 | 16 | 10 | 43 |
| 00400-12 | 20 | 12 | 51 |
| 00400-16 | 25 | 16 | 61.5 |
| 00400-20 | 32 | 20 | 67.5 |
| 00400-24 | 40 | 24 | 75 |
| 00400-32 | 50 | 32 | 79 |
