Product Details
สถานที่กำเนิด: จีน
ชื่อแบรนด์: JIAYAO/RUNXI/OEM/ODM
ได้รับการรับรอง: ISO9001:2008
หมายเลขรุ่น: ท่ออ่อนยืดหยุ่นแรงดันสูง
Payment & Shipping Terms
จำนวนสั่งซื้อขั้นต่ำ: 1 เมตร
ราคา: US$ 1/Meter
เงื่อนไขการชำระเงิน: L/C, T/T
การจำแนกอุณหภูมิ: |
ท่ออุณหภูมิสูง/ต่ำ |
การจำแนกประเภท MPa: |
ท่อแรงดันสูง |
มาตรฐาน: |
ASTM, GB, API, DIN, JIS |
กว้าง: |
13-243มม |
กลาง: |
ของเหลว/แก๊ส/น้ำมัน/ไอน้ำ/น้ำ/เคมีภัณฑ์ |
วัสดุ: |
สแตนเลส |
การจำแนกอุณหภูมิ: |
ท่ออุณหภูมิสูง/ต่ำ |
การจำแนกประเภท MPa: |
ท่อแรงดันสูง |
มาตรฐาน: |
ASTM, GB, API, DIN, JIS |
กว้าง: |
13-243มม |
กลาง: |
ของเหลว/แก๊ส/น้ำมัน/ไอน้ำ/น้ำ/เคมีภัณฑ์ |
วัสดุ: |
สแตนเลส |

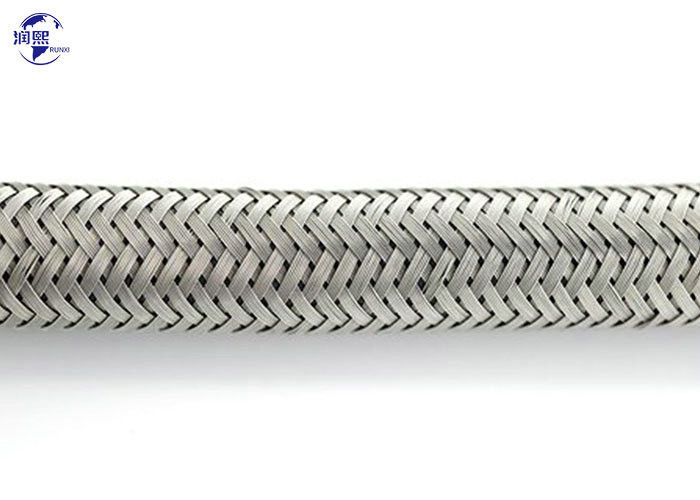

กล่องเหล็กไร้ขัดเหล็กโลหะยืดหยุ่น
ท่อเหล็กยืดหยุ่นที่ใช้ในการขนสื่อทุกชนิด คือประเภทขององค์ประกอบยืดหยุ่นที่ประกอบด้วยท่อระบายเหล็กไร้ขัดประกอบด้วยชั้นภายนอกที่ผสมเครือข่ายเชือกหรือเข็มขัดเหล็กชั้นเดียวหรือหลายชั้น, ที่มีข้อต่อหรือแฟลนจ์ในทั้งสองปลาย
หลอดโลหะยืดหยุ่นสามารถใช้ได้อย่างกว้างขวางในระบบ เช่น น้ํา, คัน, น้ํามันร้อน, และก๊าซ ด้วยความทนทานต่อความดันและโครงสร้างยืดหยุ่นของพวกเขา
พวกมันถูกใช้ในการนําของเหลว, คอมพนันปัญหาที่เกิดจากการติดตั้ง, และดูดซึมการสั่นและการขยาย
หลอดโลหะยืดหยุ่นสามารถเสริมด้วยการผสมสองครั้งเพื่อเพิ่มความทนทานต่อแรงกดและสภาพแวดล้อมมันยังเป็นไปได้ที่จะกระชับพวกเขาด้วยสปริงที่มีความหนาของสายต่าง ๆ หรือด้วยเส้นบาดเจ็บเพื่อยืดอายุการใช้งานของพวกเขาสําหรับสิ่งแวดล้อมที่รุนแรงกว่า
ลักษณะ:
√ ความทนทานต่อการกัดกร่อน
√ ทนต่ออุณหภูมิสูง ทนต่ออุณหภูมิต่ํา
√ น้ําหนักเบา
√ ขนาดเล็ก
√ ความยืดหยุ่นที่ดี
ประเภทการเชื่อมต่อที่แตกต่างกัน
* BSPT Taper Male
* BSP Cone หญิงที่มีลูกหมุน
* บีเอสพี หน้าเรียบ หญิงที่มีลูกหมุน
* DIN2828 คัมล็อคคอปเลน
* อุปกรณ์ประกอบ NPT
* การเชื่อมต่อ flange, รหัส flange สามารถเป็น DIN2500, ANSI B 16.5, JIS B2210-84
| ประเภทของท่อโลหะยืดหยุ่น | สายเชือกยืดหยุ่นที่ผสมผสานความดันสูง สายพัดยืดหยุ่นแบบผสมผสานความดันกลาง วงกลมหลอดสแตนเลสยืดหยุ่น หลอดสแตนเลสแบบพัดลม หลอดยืดหยุ่นแบบกระบอก รางเหล็กดัดเหล็กดัดเหล็กสแตนเลส สายสลัดผนังที่หนักมาก |
| การ เลือก วัสดุ | สแตนเลส 321, 304, 316L |
| การเลือกความดันในการทํางาน | ความดันสูง/ความดันกลาง/ความดันต่ํา |
| ทนต่ออุณหภูมิ | อุณหภูมิสูง/อุณหภูมิต่ํา |
| การคัดเลือกอุปกรณ์ | การประกอบเชือกโลหะยืดหยุ่น มีให้เลือก พร้อมอุปกรณ์ประกอบปลายและเชือก |
| การใช้งาน | ใช้ในสาขาปิโตรเลียม, อุตสาหกรรมเคมี, ท้องอากาศ, โลหะ, ไฟฟ้า, ก๊าซ, อาคาร, เครื่องจักรกล, การก่อสร้าง, เหล็กและเหล็ก, การผลิตกระดาษ, ผ้า, การแพทย์อาหารและภาชนะสําหรับขนน้ําควาย น้ํามัน สารเคมี เป็นต้น |
การสร้างท่อโลหะยืดหยุ่น
หัวใจภายใน:
เหล็กไร้สแตนเลสท่อ
· ความแข็งแกร่งของแกนสแตนเลสของเชือกโลหะยืดหยุ่นมีอยู่ในสแตนเลส 304, 321 และ 316L
· ท่อเหล็กไร้ขัดลอกเป็นคลื่นขนานกัน
· ตัวเลือก Helical / Convoluted สามารถใช้ได้ตามคําขอ
หน่วยกลางภายนอก:
ผสมสแตนเลสผสมผสม
· ซื้อเชือกแกนท่อแบบคลื่น ไม่มีชั้น สายคล้องเดียวหรือคู่
· ผิวเคลือบผิวเคลือบด้านนอกของเชือกโลหะยืดหยุ่น ผลิตจากสแตนเลส 304
· ดูรหัสคีย์ชั้นสับที่ด้านล่างของตารางนี้
ข้อดีของท่อโลหะยืดหยุ่น:
· ท่อโลหะทั้งหมด - หัวเหล็กไร้สแตนเลสแบบคลื่น ขายเป็นส่วนตัวหรือมีชั้นเหล็กผสม
· ความอนุญาตความดัน รวมถึงระยะว่างเต็มไปยังที่ระบุในตารางรายละเอียดด้านล่าง
· การใช้งาน อุณหภูมิจาก Cryogenic ถึง 1500 ° F
· ตอบสนองหรือเกิน ISO 10380 ณ ความดันทํางานสูงสุด
กราฟขนาดของท่อโลหะยืดหยุ่น:
| ข้อมูลทางเทคนิคของลําเลียงโลหะยืดหยุ่นความดันสูง | |||||||
| สายผ่า | บัตรประชาชน | โรคเกินค่าน้ํา | นิติเบนดราดิอุส | ความดันในระดับ 20 °C | น้ําหนัก/เท้า | ||
| ชั้น | สถาติ | ดินามิก | WP. | ความดัน | ปอนด์ | ||
| นิ้ว | นิ้ว | นิ้ว | นิ้ว | psi | psi | ||
| 1 | 1/4 | 0.51 | 2.25 | 4.5 | 2500 | 10000 | 0.19 |
| 2 | 0.56 | 3 | 6 | 3250 | 13000 | 0.3 | |
| 1 | 3/8 | 0.67 | 3 | 6 | 2625 | 10500 | 0.31 |
| 2 | 0.73 | 4 | 8 | 3250 | 13000 | 0.51 | |
| 1 | 1/2 | 0.83 | 4.5 | 7.5 | 2000 | 8000 | 0.39 |
| 2 | 0.89 | 6 | 10 | 3200 | 12800 | 0.63 | |
| 1 | 3/4 | 1.16 | 6 | 9 | 1525 | 6100 | 0.59 |
| 2 | 1.26 | 8 | 12 | 2625 | 10500 | 0.96 | |
| 1 | 1 | 1.43 | 6.75 | 10.5 | 1375 | 5500 | 0.73 |
| 2 | 1.54 | 9 | 14 | 2050 | 8200 | 1.1 | |
| 1 | 1-1/4 | 1.87 | 4.5 | 13.5 | 1125 | 4500 | 1.32 |
| 2 | 1.98 | 6 | 18 | 1800 | 7200 | 2.02 | |
| 1 | 1-1/2 | 2.19 | 5.25 | 16.5 | 1025 | 4100 | 1.56 |
| 2 | 2.25 | 7 | 22 | 1750 | 7000 | 2.55 | |
| 1 | 2 | 2.65 | 6.75 | 18 | 850 | 3400 | 1.93 |
| 2 | 2.78 | 9 | 24 | 1325 | 5300 | 3.14 | |
| 1 | 2-1/2 | 3.42 | 7.5 | 19.5 | 625 | 2500 | 2.72 |
| 2 | 3.53 | 10 | 26 | 1125 | 4500 | 4.23 | |
| 1 | 3 | 3.98 | 11.25 | 24 | 563 | 2250 | 3.2 |
| 2 | 4.09 | 15 | 32 | 1000 | 4000 | 4.72 | |
| 1 | 4 | 4.92 | 15 | 30 | 363 | 1450 | 3.79 |
| 2 | 5.03 | 20 | 40 | 625 | 2500 | 5.48 | |
| 1 | 6 | 7.12 | 22.5 | 45 | 275 | 1100 | 7.01 |
| 2 | 7.26 | 30 | 60 | 413 | 1650 | 9.57 | |
| 1 | 8 | 9.34 | 30 | 60 | 200 | 800 | 11.38 |
| 2 | 9.56 | 40 | 80 | 300 | 1200 | 15.45 | |
| หมายเหตุ: ข้อมูลที่ใช้คือ 20 °C ความดันจะลดลงเมื่ออุณหภูมิแวดล้อมเพิ่มขึ้น | |||||||
หลอดโลหะที่มีลวดลวดมีโครงสร้างที่สามารถบิดและบิดได้; น่าเชื่อถือ, รวดเร็วและง่ายในการเชื่อมต่อกับหลอดที่ออมเวลา, ความดันและอุณหภูมิ
หลอดโลหะยืดหยุ่นที่ไม่มีเส้นผ่าตัดกําจัดปัญหาของการเชื่อมต่อที่แข็งแรงและ sleeves แทนการติดตั้งด้วยองค์ประกอบกล่องโลหะ corrugated เป็นกล่องอุตสาหกรรมที่ใช้งานทั่วไปและมีในประเภทต่าง ๆ ของเหล็กไร้ขัด รวมถึง ss304, 321,316L
ท่อโลหะแบบยืดหยุ่นที่มีอายุการใช้งานยาวนาน; ใช้งานได้ง่าย ปลอดภัย รวดเร็ว และติดตั้งง่าย.
