Product Details
สถานที่กำเนิด: จีน
ชื่อแบรนด์: JIAYAO/RUNXI/OEM/ODM
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: ข้อต่อสวมเร็วสแตนเลส
Payment & Shipping Terms
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: US$ 1/Piece
เงื่อนไขการชำระเงิน: L/C, T/T
การเชื่อมต่อ: |
เพศชายเพศหญิง |
โครงสร้าง: |
ควบคุม |
ยืดหยุ่นหรือแข็ง: |
แข็ง |
ชื่อสินค้า: |
คลัปด่วน |
มาตรฐาน: |
มาตรฐาน |
วัสดุ: |
สแตนเลส |
การเชื่อมต่อ: |
เพศชายเพศหญิง |
โครงสร้าง: |
ควบคุม |
ยืดหยุ่นหรือแข็ง: |
แข็ง |
ชื่อสินค้า: |
คลัปด่วน |
มาตรฐาน: |
มาตรฐาน |
วัสดุ: |
สแตนเลส |

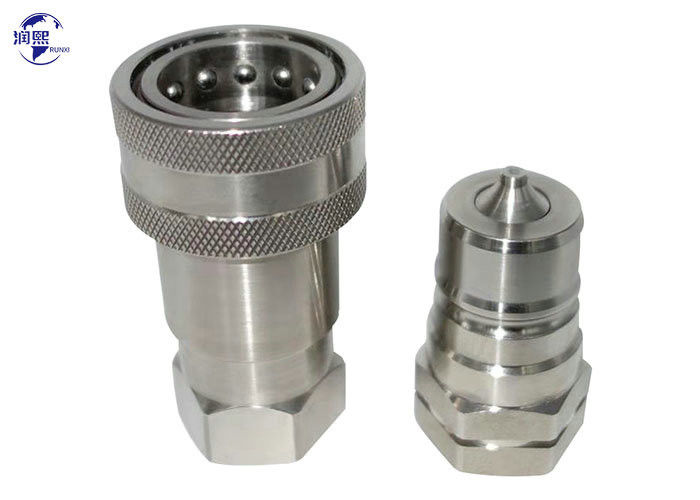

สแตนเลส สายเชื่อมต่อเร็วได้ถูกออกแบบมาเพื่อเชื่อมต่อและตัดเชื่อมต่อเชือก, ท่อหรืออุปกรณ์อย่างรวดเร็ว โดยไม่ต้องใช้เครื่องมือหรือทักษะพิเศษที่ให้ความทนทานที่ดีต่อสนิมสายเชื่อมเร็วจากสแตนเลสสามารถรับมือกับความดันสูงและอุณหภูมิสูง
ลักษณะ:
1วาล์ว poppet มีให้เลือกเพื่อป้องกันการรั่วไหลที่ไม่เชื่อม
2วาล์ว poppet เปิดอัตโนมัติเมื่อเชื่อม, ภายในความดันการทํางานที่ระบุ, เพื่อให้กระบวนการไหล
3ส่วนที่สําคัญถูกแข็งเพื่อความทนทาน
4กลไกล็อคลูกบอลที่มั่นคงจะยึดสองส่วนที่สามารถจับคู่กันได้
5.ป้องกันการบิดของเชือกเนื่องจากความเป็นไปได้ในการเคลื่อนไหวในตําแหน่งที่เชื่อม
6โซค็อตและปั๊กเป็นแม่นยําการแปรรูปจากสต๊อกบาร์ที่แข็งแรง
7การบํารุงผิว Cr III
8.สอดคล้องกับมาตรฐานของ ISO A. รองรับกับ PARKER 6600 ซีรีส์, FASTER ANV ซีรีส์, AEROQUIP 5600 ซีรีส์, HANSEN HA 15000 ซีรีส์, Tomco A5600 ซีรีส์Stucchi BIR Series และ Dixon K Series ไฮดรอลิกรีคเพลส
การสร้างแบบมาตรฐานและตัวเลือก:
มาตรฐาน:ISO7241-B, ISO16028, สามารถแลกเปลี่ยนได้กับ ISO 16028 และ ISO 7241-A สายเชื่อมเร็วมาตรฐาน
การใช้งาน:
- เพื่อการถ่ายทอดของเหลวอย่างรวดเร็วและปลอดภัยระหว่างท่อ, หลอด, ถังและอุปกรณ์ (ใช้สําหรับอุปกรณ์ก่อสร้าง, อุปกรณ์ป่าไม้, เครื่องจักรไฮดรอลิกและอุปกรณ์น้ํามัน)
- ใช้ในระบบปนูเมติกและไฮดรอลิก เพื่อเชื่อมต่อหลอด, กระปุก, วาล์วและส่วนประกอบอื่น ๆ
- ยังใช้ในการนําไปใช้ในเกษตรเพื่อเชื่อมต่อระบบชลประทาน ปั๊มและหลอด
ปริมาตรการเชื่อมเร็ว:
| การเชื่อมเร็ว | |||||||
| รายการ | LS | ØD | HS | A | T | ||
| E102-02SF | 49.5 | 26 | 19*6 | 13 | G1/4 NPT1/4 | ||
| E102-03SF | 56 | 31.5 | 22*6 | 14 | G3/8 NPT3/8 | ||
| E102-04SF | 66 | 39 | 27*6 | 16 | G1/2 NPT1/2 | ||
| E102-06SF | 80 | 48 | 34*6 | 18 | G3/4 NPT3/4 | ||
| E102-08SF | 95.5 | 58 | 41*6 | 21 | G1 NPT1 | ||
| การเชื่อมเร็ว | ||||||
| รายการ | LP | C | HS | T | ||
| E102-02PF | 35.5 | 14.5 | 17*6 | G1/4 NPT1/4 | ||
| E102-03PF | 36.5 | 21.5 | 22*6 | G3/8 NPT3/8 | ||
| E102-04PF | 43.5 | 27 | 27*6 | G1/2 NPT1/2 | ||
| E102-06PF | 57 | 28 | 35*6 | G3/4 NPT3/4 | ||
| E102-08PF | 59.5 | 36 | 41*6 | G1 NPT1 | ||
| ขนาด (ใน) |
ISO (mm) |
ความดันทํางานสูงสุด (บาร์) |
อัตราการไหล (l/m) |
ความดันกระแทก (บาร์) |
การเสียของเหลว (ml-cc) |
||
| การเชื่อมต่อ | การเชื่อมต่อ | เพศชาย | หญิง | ||||
| 1/4 | 6.3 | 400 | 12 | 1900 | 1900 | 1900 | 0.008 |
| 3/8 | 10 | 350 | 23 | 1600 | 1560 | 1780 | 0.01 |
| 1/2 | 12.5 | 350 | 45 | 1770 | 1700 | 1590 | 0.012 |
| 3/4 | 20 | 350 | 74 | 1580 | 1660 | 1420 | 0.015 |
| 1 | 25 | 350 | 100 | 1840 | 1600 | 1470 | 0.02 |
| 1-1/4 | 31.5 | 350 | 189 | 1530 | 1470 | 1400 | 0.03 |
| 1-1/2 | 40 | 230 | 288 | 800 | 700 | 320 | 0.05 |
| 2 | 50 | 150 | 379 | 600 | 600 | 280 | 0.1 |
